Lenz Elektronik Gmbh

Немецкая фирма Lenz Elektronik Gmbh выпускает систему DCC “Digital Plus”, декодеры локомотивов и принадлежностей, а также компоненты систем DCC для фирм LGB и Roco.

До 1990 года Lenz выпускал системы управления также для фирм Marklin и Arnold. Фирма имеет NMRA DCC Manufacturer ID: 99, х63, 01100011.

В стартовый набор системы  “Digital Plus” входит полнофункциональный джойстик LH100 с ЖК-дисплеем, командная станция LZ100 и бустер LV101 мощностью 52 VA. При продаже в США в комплект входит еще и  декодер (рис.1).

Этого достаточно для программирования декодеров локомотивов и управления ими, для управления стрелками и другими принадлежностями макета и отображения информации об их состоянии, но для более удобной работы потребуются дополнительные блоки (об этом будет рассказано ниже). Стоимость стартового набора 449 $.

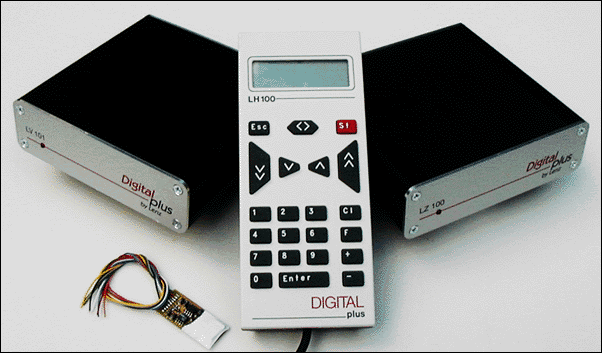

Рис.1Стартовый набор “Digital Plus”



Система может одновременно управлять 100 локомотивами (99цифровых + 1 аналоговый), с программированием всех функций согласно Практическим рекомендациям NMRA PR – 9.2.3.



      При подключении приобретаемого отдельно блока управления стрелками Tower Cab LW100 система способна управлять 256 стрелками и / или сигналами и отображать их состояние, таких блоков может быть подключено несколько.

      Допускается подключение нескольких бустеров LV100 и LV200 (бустер на 10 Ампер).

      Для подключения к компьютеру необходим интерфейс LI100, большинство программ имеют соответствующие драйверы.

      Модуль LC100 позволяет согласовать “Digital Plus” с другими системами DCC.

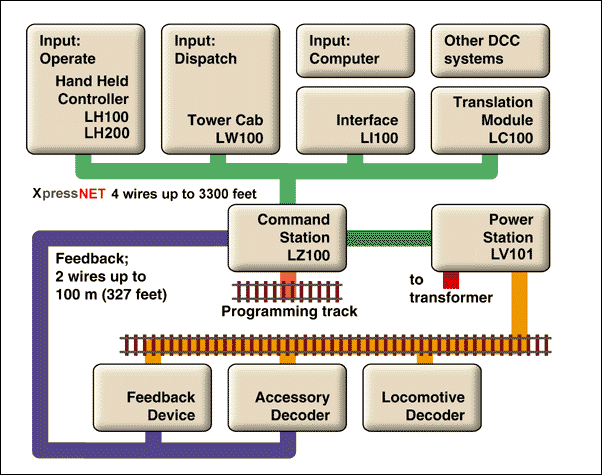

Архитектура аппаратуры Lenz Set 02.

Кроме показанных на схеме, выпускаются следующие модули системы управления:

      LG100 – модуль подачи «стоп-пакета» на блок - участок перед светофором при красном сигнале.

      LK100 – модуль автоматического контроля полярности для возвратных петель.
